型号：LSQ-25开闭式气动快速接头（黄铜）

产品详情

描述：

LSQ-25开闭式气动快速接头（黄铜）
→产品描述：有效通径7.6毫米，欧洲标准。
→技术优势：超大流量阀，单手操作。
→产品应用：气动工具，汽车工业，工程机械。
→互换性：希恩（CEJN）320系列、利达时（RECTUS）25KA与26KA系列。
→工作压力：1.6Mpa
→工作温度：-20℃+120℃

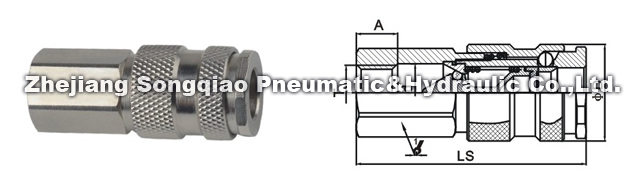

PART NO.	LS	D	HEX1	A	T	d
LSQ-25-02SM	61.5	23.3	19	13	ZG 1/4	Φ 7
LSQ-25-03SM	60	23.3	19	13	ZG 3/8	Φ 11
LSQ-25-04SM	57.5	23.3	22	14	ZG 1/2	Φ 14

PART NO.	LP	C	HEX2	A	T	d
LSQ-25-02PM	39.5	20.5	17	13	ZG 1/4	Φ 7.5
LSQ-25-03PM	40	20.5	17	13	ZG 3/8	Φ 7.5

PART NO.	LS	D	HEX1	A	T	d
LSQ-25-02SF	55.5	23.3	19	10	G 1/4	Φ 14
LSQ-25-03SF	54.5	23.3	19	9	G 3/8	Φ 14
LSQ-25-04SF	57.5	23.3	24	12	G 1/2	Φ 14

PART NO.	LP	C	HEX2	A	T	d
LSQ-25-02PF	36.5	20.5	17	13	G 1/4	Φ 7.5
LSQ-25-03PF	36.5	20.5	19	13	G 3/8	Φ 7.5

PART NO.	LS	D	HEX1	A	T	d
LSQ-25-02SH	70	23.3	19	20	7	Φ 4
LSQ-25-03SH	73.5	23.3	19	25	9	Φ 5
LSQ-25-04SH	73.5	23.3	19	25	11	Φ 7.5

PART NO.	LP	C	CP	A	T	d
LSQ-25-01PH	43	20.5	15	20	7	Φ 7.5
LSQ-25-02PH	48	20.5	15	25	9	Φ 7.5
LSQ-25-03PH	48	20.5	15	25	11	Φ 7.5
